产品详情


结构与用途

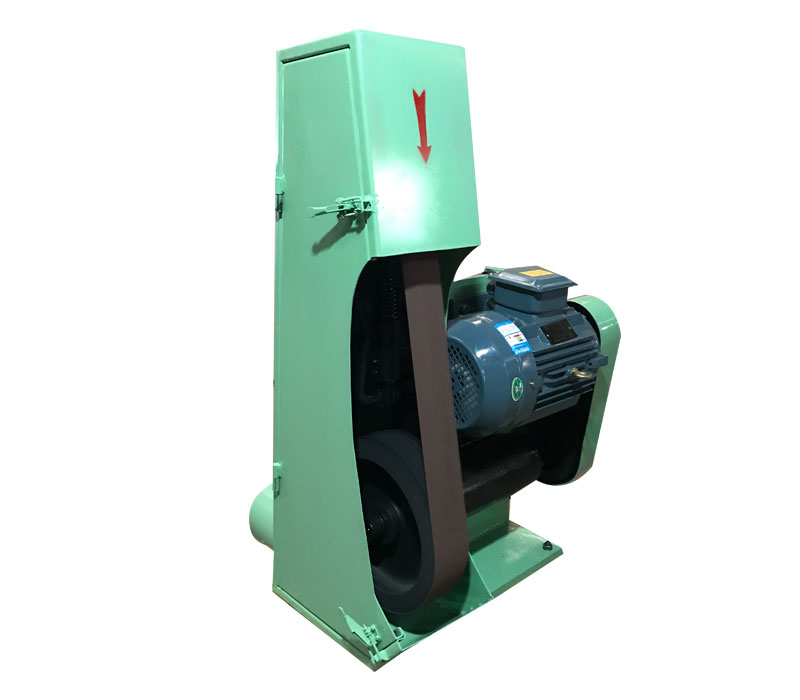

该砂带车床磨头由驱动机构、接触轮系、张紧机构、支承机构、砂带及安装部件等构成。
用于C620以上的车床，可在车床上对活塞杆等细长零件进行磨削和抛光，在长活塞杆加工中可以替代大型砂轮磨床，且可大大提高磨削效率和磨削质量。此类磨头在液压、印刷机械、包装机械等行业广泛采用。
磨头在车床上的安装方式有三种：

1. 安装在卧式车床的方刀架上，用于C630以上的车床，要求刀架的承载能力强。
2. 卸下车床的小拖板，将磨头安装在中拖板台面固定小拖板的部位，应用于较小的车床。
3. 安装在中拖板的尾端，位于操作者的对面。刀台上仍可夹持车刀对工件进行车削。对工件完成车削后，中拖板退回即可用砂带磨头对工件进行磨削。


主要技术参数
工件直径范围：依车床而定
砂带规格（周长X宽,mm）：1950X60(100)
驱动电机功率：2.2KW(4KW)
加工面的表面粗糙度：Ra≤0.2µm
电源：380V，50Hz
运行噪声：≤75db
注：砂带宽度为60mm或100mm，60mm宽的砂带配置2.2KW的电机，100mm宽的砂带配置4KW的电机
